Moldeo por transferencia

Moldeo por transferencia



El moldeo por transferencia es un desarrollo a partir del moldeo por compresión en el que el compuesto de moldeo se introduce en una cavidad dentro del molde, de modo que al cerrar el molde el compuesto se transfiere hasta las diferentes cavidades de moldeo a través de una serie de canales






El proceso de transferencia es, por lo tanto, un proceso intermedio entre la inyección y la compresión y presenta una serie de ventajas y desventajas respecto a estos. El moldeo por transferencia está indicado en el caso de que se deseen moldear muchas cavidades o cuando el llenado del molde con el material de moldeo resulte problemático (moldes muy planos, con inserciones metálicas, cuando se emplea polvo de moldeo de densidad aparente muy baja, etc.). El ciclo en moldeo por transferencia suele ser algo más corto debido a la mejor transferencia de calor cuando el material circula por los canales. En contrapartida el moldeo por transferencia presenta una serie de desventajas frente al moldeo por compresión: el flujo del material a través del molde es más complejo, por lo que puede darse cierto grado de orientación; los moldes sufren más abrasión de modo que el mantenimiento es más costoso; los equipos son más complejos y más caros; y por último el material que queda en los canales tras el proceso es material de desecho, que no se puede reutilizar (nota: en la industria por lo general este material puede ser utilizado en bajas proporciones, reducido a polvo, como relleno en este u otros procesos de termoestables para reducir costos, pero reduciendo las propiedades técnicas de las piezas obtenidas).






Prensa para moldeo por transferencia









Descripción del proceso

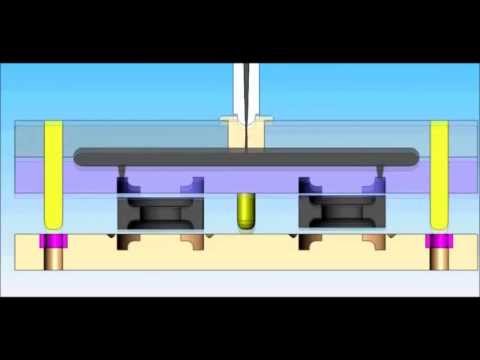

Una cantidad cuantificada de un termofijo (preformado), por lo general precalentado, se carga en una cámara inmediata a la cavidad del molde (cámara de transferencia), donde se calienta; se aplica entonces presión mediante un pistón hidráulico para forzar al polímero a fluir, a través de un canal llamado bebedero, dentro del molde caliente. Si bien dependerá de la resina utilizada y el tamaño de la pieza, el cilindro de transferencia empuja el plástico termoestable a través de los canales de alimentación hacia las piezas con una fuerza de 5.5 – 6.9 MPa y un tiempo de entre 3 - 8 segundos. El molde se mantiene cerrado y calefaccionado hasta que el material del interior se cura. Una vez curado el material, el molde se abre y los pines o pernos eyectores expulsan la pieza terminada.






Materiales procesados por moldeo por transferencia


A pesar de moldeo por transferencia también puede ser utilizado para los termoplásticos, la mayoría de los materiales utilizados en este proceso son termoestables, los más comunes son:

· Resinas epoxi

· Resinas poliéster insaturadas

· Resinas de viniléster


· Resinas Fenol-formaldehído


· Elastómeros (Caucho natural, Caucho de silicona, caucho SBR, etc.)





Si la resina moldeada utilizada es un termoplástico, el molde se puede abrir en estado caliente. Los termoestables curados mantienen su forma y dimensiones, incluso en estado caliente.


Si se trata del moldeo de un termoplástico, el molde y la pieza moldeada se enfrían antes de ser abierto.




Piezas obtenidas


Algunos productos comunes obtenidos por moldeo por transferencia son mangos utensilios, botones o teclas, piezas de aparato eléctrico, componentes electrónicos y conectores.


El moldeo por transferencia es ampliamente utilizado para encerrar o encapsular elementos tales como bobinas, circuitos integrados, clavijas, conectores y otros componentes.






Perilla










Molde y Tapones de caucho
